通电前核对
确认型号和电源
轻触后自动播报查看设备背面标签，并核对配套电源适配器。
- 设备型号为 U1S-8CHP-W2
- 电源输出规格为 DC 52V⎓1.8A
- 暂时不要把电源接入设备或插座
不要把设备二维码、入网码或其他识别码发到公开群聊。
设备安装 · 8 路 POE

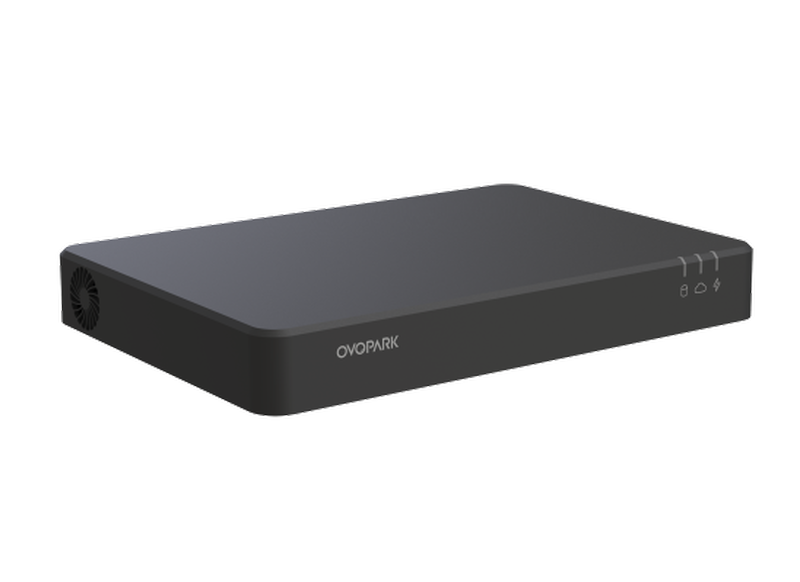

U1S-8CHP-W2 安装连接
按顺序完成硬盘、摄像头、网络、显示器、鼠标和电源连接。全程约 10 分钟。
先接所有信号线，最后再接电源。接线过程中设备保持断电。
轻触页面一次启用语音；滚动到对应步骤时会自动循环播报，离开步骤后停止。图文内容也可独立完成安装。

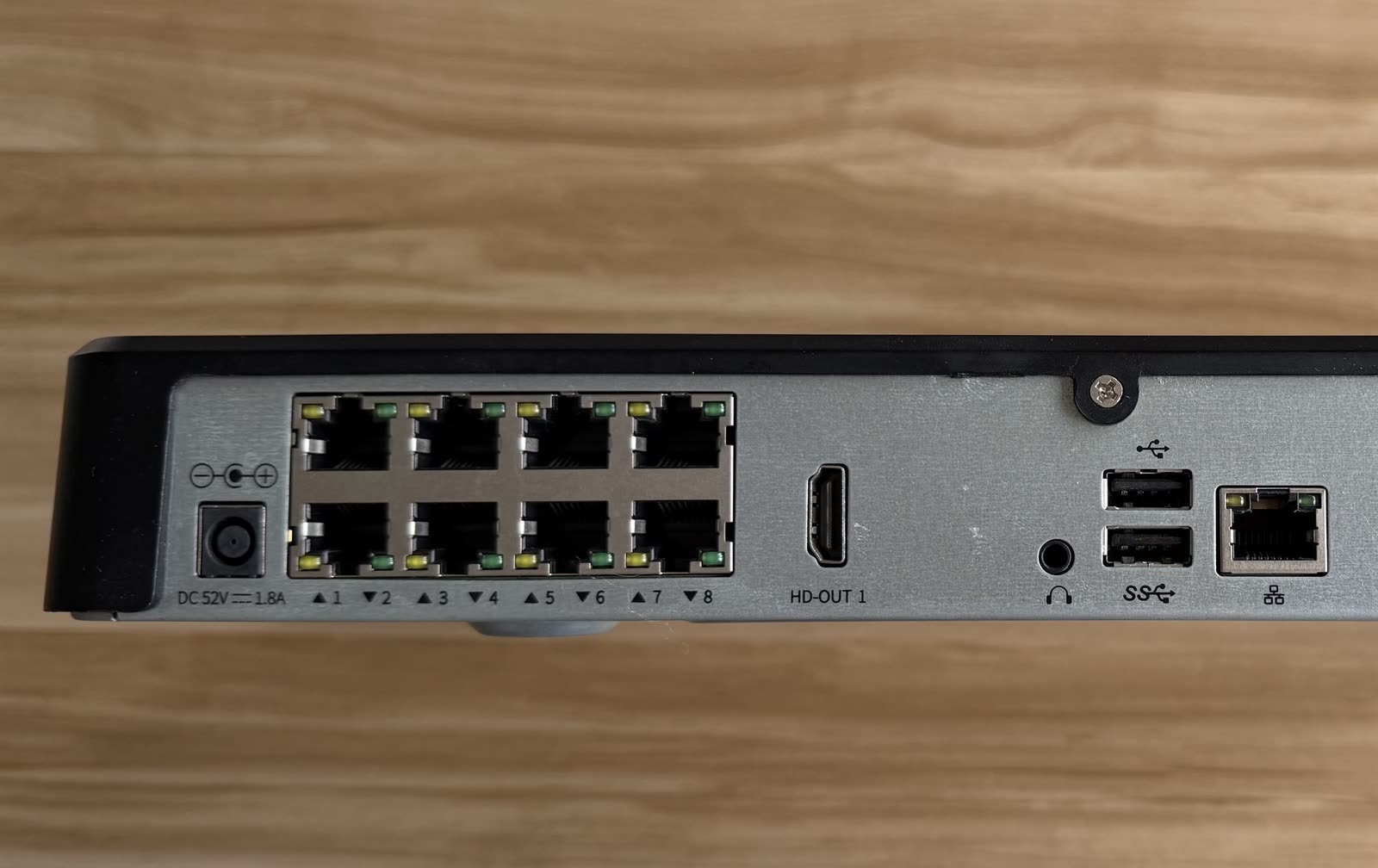

先认识背板接口
52V 电源最后连接
POE 1-8接摄像头
HDMI接显示器
USB接鼠标
LAN 网口接路由器
接地端按现场要求
LAN 网口和 1-8 号 POE 口用途不同，不要混接。
按 6 步完成安装
2
通电前核对
确认硬盘已安装

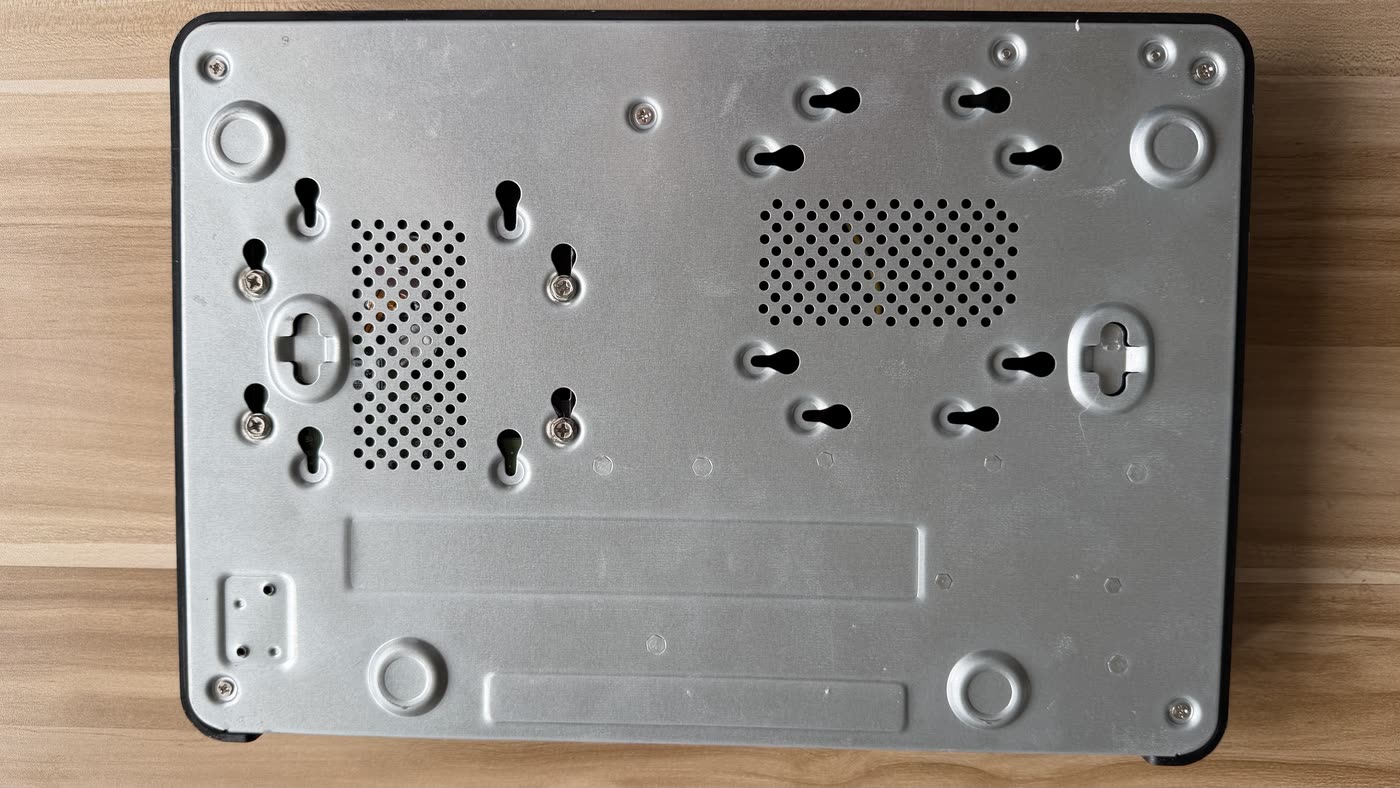

轻触后自动播报断电状态下把设备翻到底部，查看硬盘安装区域。
- 确认底部可见用于固定硬盘的安装螺丝
- 不能确认时先拍照联系技术支持
- 不要自行拆机或带疑问直接通电使用
3
摄像头接线
摄像头接入 POE 1-8
轻触后自动播报将每台摄像头的网线插入编号 1-8 的 POE 口。
- 一个 POE 口只连接一台摄像头
- 插头插到底并确认卡扣已卡紧
- 暂时不用的 POE 口保持空置
4
上联网线
LAN 口连接路由器
轻触后自动播报找到背板右侧、带网络拓扑图标的单独 LAN 网口。
- LAN 口连接路由器或上联网交换机的 LAN 口
- 上联网线不要插入编号 1-8 的 POE 口
- 网线两端都应插紧
5
本地操作
连接显示器和鼠标
轻触后自动播报先连接本地显示和操作设备，再准备通电。
- HD-OUT 1 通过 HDMI 线连接显示器
- USB 鼠标插入背板 USB 口
- 显示器切换到对应 HDMI 输入源
现场实物只有 HDMI 输出，未看到 VGA 接口，不要按旧稿准备 VGA 线。
6
最后通电
启动并检查画面
轻触后自动播报再次检查所有接线后，最后接入配套电源并等待设备启动。
- 电源接入背板 DC 52V⎓1.8A 圆口

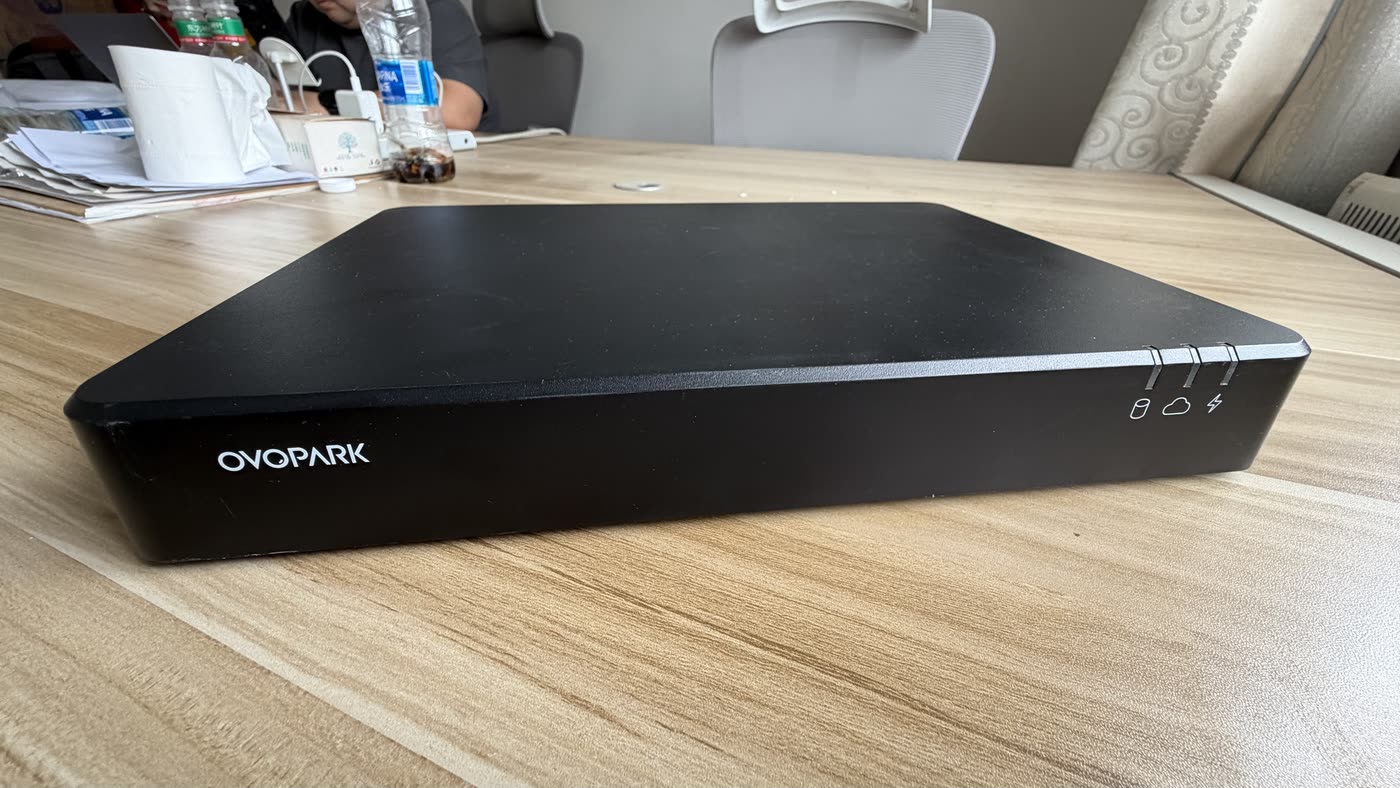

- 观察前面板指示灯和显示器画面
- 检查摄像头对应 POE 口指示灯
- 在显示器上确认各路摄像头画面
如果没有画面，请发回这些照片
照片要完整、清楚，避免只拍局部接口。包含标签的照片请私发给当前技术支持，不要发到公开群聊。
- 背板全部接线
- 设备背面完整标签（型号、二维码和入网码要清楚）
- 前面板指示灯
- 显示器当前画面或错误提示
- POE 口编号与对应摄像头
完成标准
硬盘已确认，摄像头接 POE，路由器接 LAN，HDMI 和鼠标可用；通电后设备有指示，显示器能看到摄像头画面。
